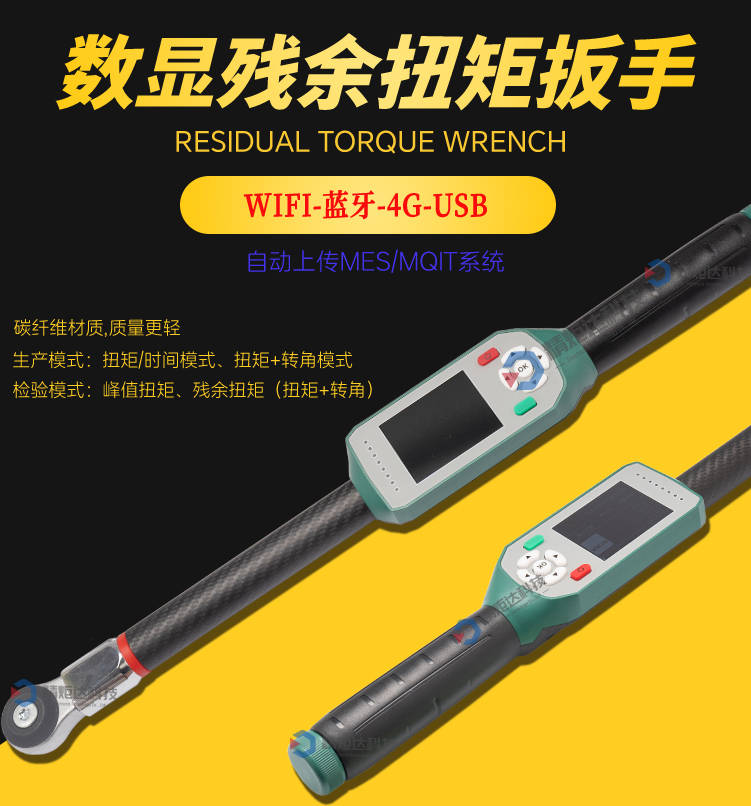

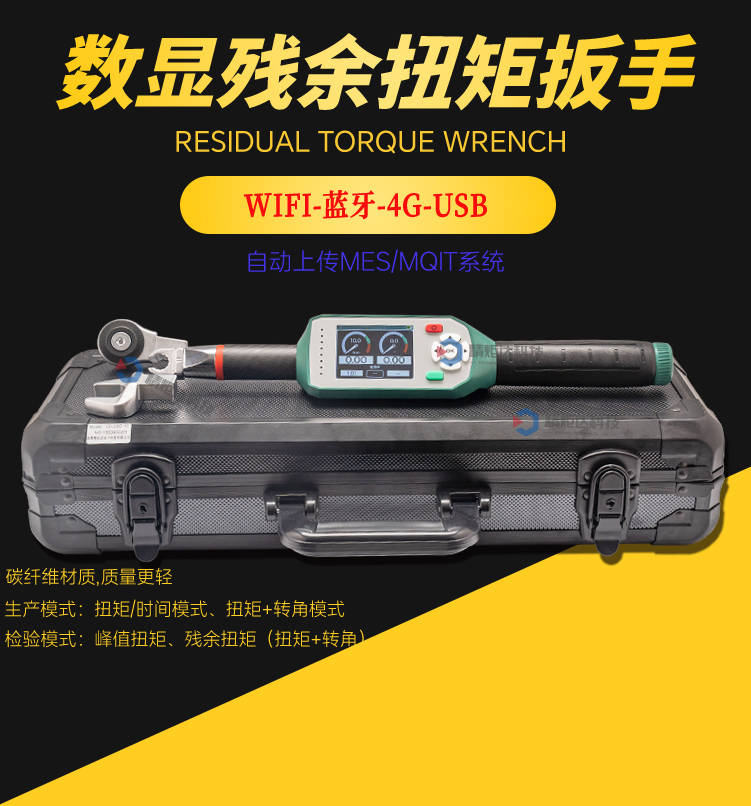

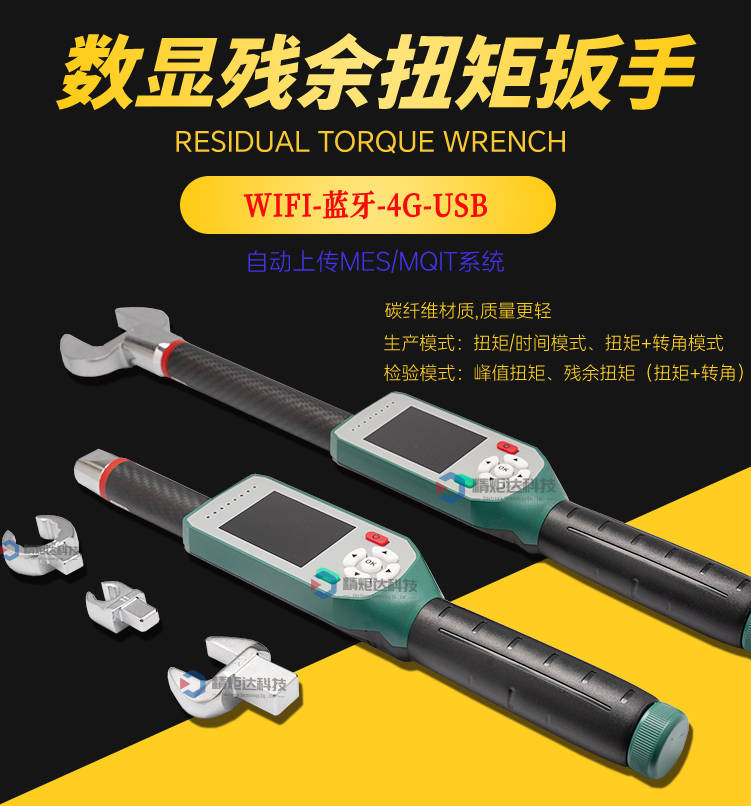

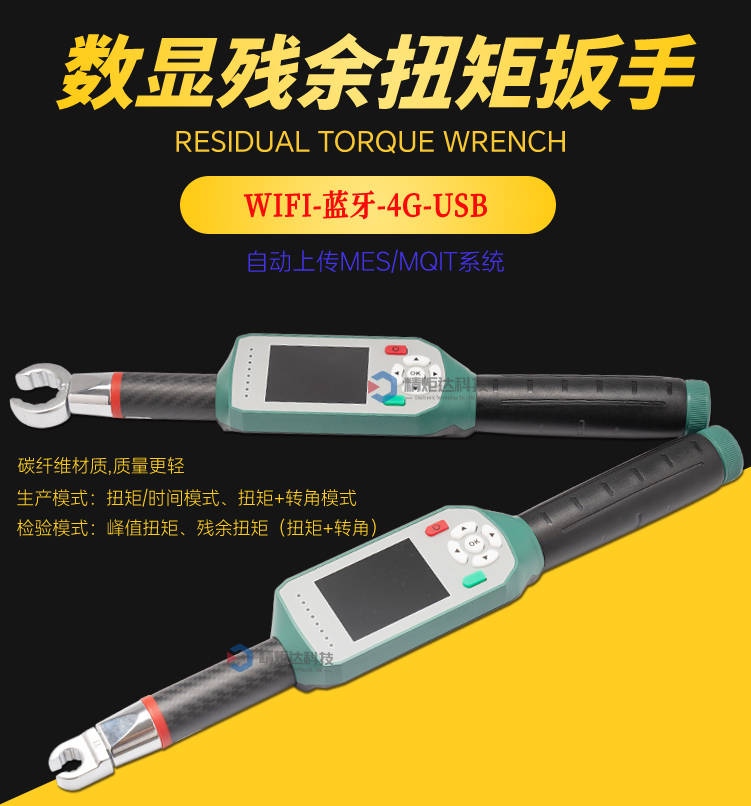

带数据传输与曲线图分析功能的无线扭力扳手产品方案
一、产品概述
带数据传输与曲线图分析功能的无线扭力扳手是面向工业装配、设备维护、质量检测领域开发的智能扭矩检测工具，在传统扭矩扳手的精度测量基础上，集成无线数据传输模块与云端/本地数据分析系统，可实现扭矩数据实时上传、过程曲线生成与全生命周期质量追溯，解决传统扭力扳手数据无法留存、过程无法监控、异常无法溯源的痛点，满足航空航天、汽车制造、风电运维、重型机械等对螺栓连接扭矩有严格管控要求行业的使用需求。
二、核心功能设计
2.1 高精度扭矩测量与采集
产品采用应变式扭矩传感器，测量精度可达±1%FS，覆盖10N·m到2000N·m多量程产品序列，满足不同场景装配需求。传感器采样频率设置为100Hz，可完整捕捉螺栓拧紧过程中扭矩随拧紧角度、时间的变化数据，避免传统低采样率工具丢失关键过程信息，为后续曲线图分析提供完整原始数据支撑。
2.2 无线数据实时传输
集成蓝牙5.0与低功耗WiFi双无线模块，支持两种传输模式：一是近程模式，通过蓝牙连接操作人员手机、平板或本地工业PAD，实时传输扭矩数据，现场即可查看曲线；二是远程模式，通过WiFi连接工厂物联网平台，将数据同步上传至企业质量管理系统，实现跨区域数据汇总与集中管控。传输延迟低于100ms，数据丢包率低于0.1%，保证扭矩过程数据的完整性。
2.3 曲线图分析功能
配套数据管理系统可自动生成多种维度的扭矩分析曲线，核心曲线类型包括：
展开全文
系统支持曲线放大缩小、数据点标注、异常阈值红线标记等操作，可直接导出曲线图片与原始数据报告，用于质量记录归档与客户交付。
2.4 异常报警与数据追溯
可提前预设扭矩合格阈值，当拧紧扭矩超出上限或低于下限，扳手本体立即通过声光报警提示操作人员，同时系统自动标记该次拧紧记录，生成异常告警信息。每一次拧紧操作都绑定操作人员ID、工位编号、工件编号、时间戳，可通过工件编号快速查询所有螺栓的拧紧数据与分析曲线，实现全流程质量追溯。

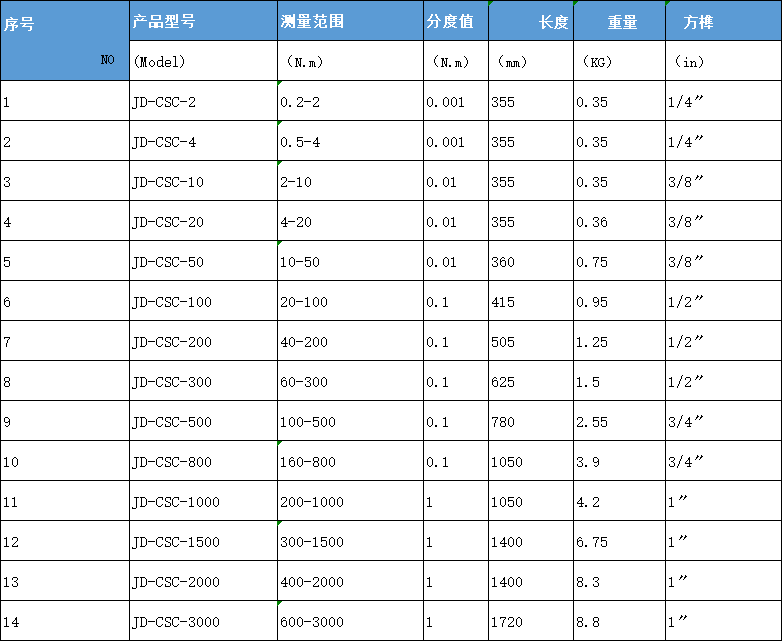

三、产品技术参数
四、应用场景
4.1 汽车整车与零部件装配
汽车发动机、底盘、动力电池等核心部件对螺栓拧紧扭矩一致性要求极高，使用本产品可对每一个螺栓的拧紧过程生成扭矩转角曲线，工艺人员可通过曲线判断装配质量，及时发现虚拧、过拧等问题，避免批量质量事故。
4.2 风电装备运维
风力发电机塔筒、叶片的螺栓连接长期受交变载荷影响，需要定期检测扭矩并记录变化，本产品可自动生成扭矩变化趋势曲线，运维人员通过曲线变化预判螺栓松弛风险，提前进行预防性维护，降低安全事故概率。
4.3 航空航天装配检测
航空航天领域对装配质量的可追溯性要求极高，每一个螺栓的拧紧数据都需要永久归档，本产品可自动上传数据并生成标准曲线报告，满足航空航天质量管理体系对数据留存与过程分析的要求。
4.4 重型机械制造
重型机械大型结构件连接螺栓数量多，通过同工位扭矩分布曲线可快速判断整组螺栓的装配一致性，减少人工检测工作量，提升装配效率与质量。
五、优势特点
相较于传统的带存储功能扭力扳手，本产品将数据传输与曲线分析深度整合，无需人工导出数据再进行二次分析，现场即可完成过程质量判断；相较于固定式扭矩拧紧设备，本产品保留了扳手的便携性，可满足现场装配、异地维保等大工件、户外场景的使用需求，成本仅为固定式智能拧紧设备的1/5到1/10，适配中小批量多品种的装配场景；同时产品支持对接主流工厂MES系统、质量管理系统，可无缝融入企业现有数字化管理体系，不需要进行大规模系统改造即可投入使用。
