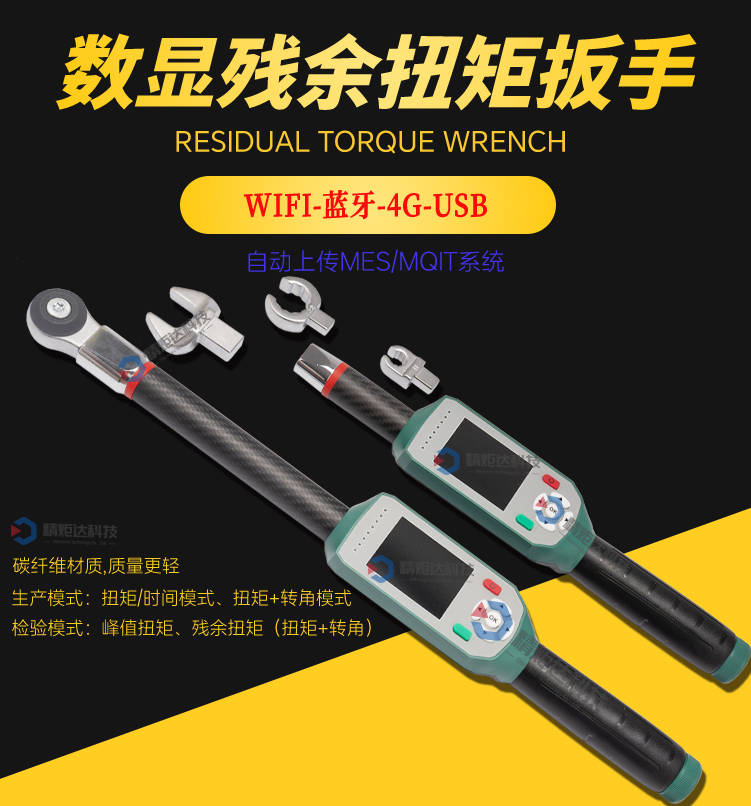

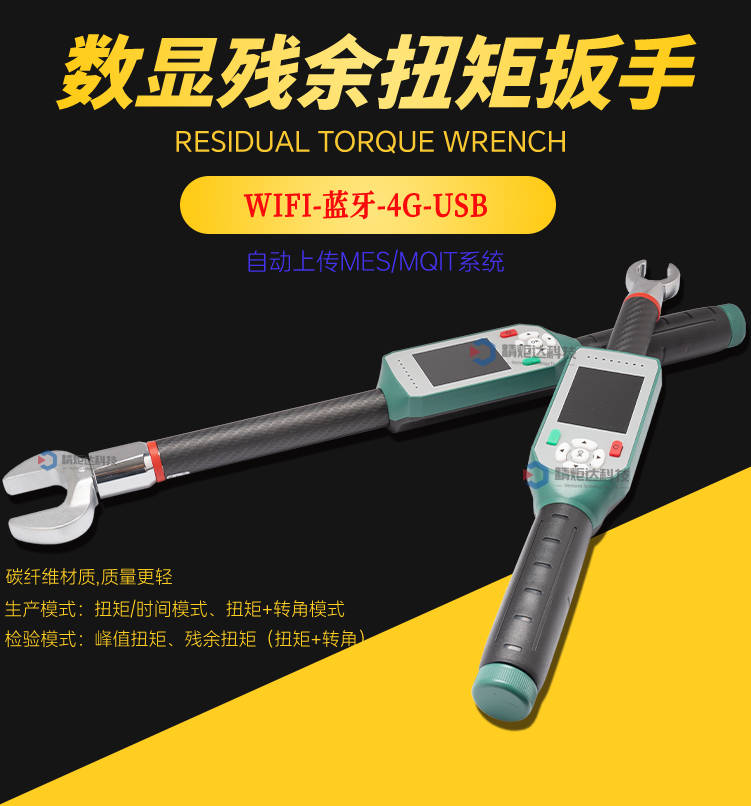

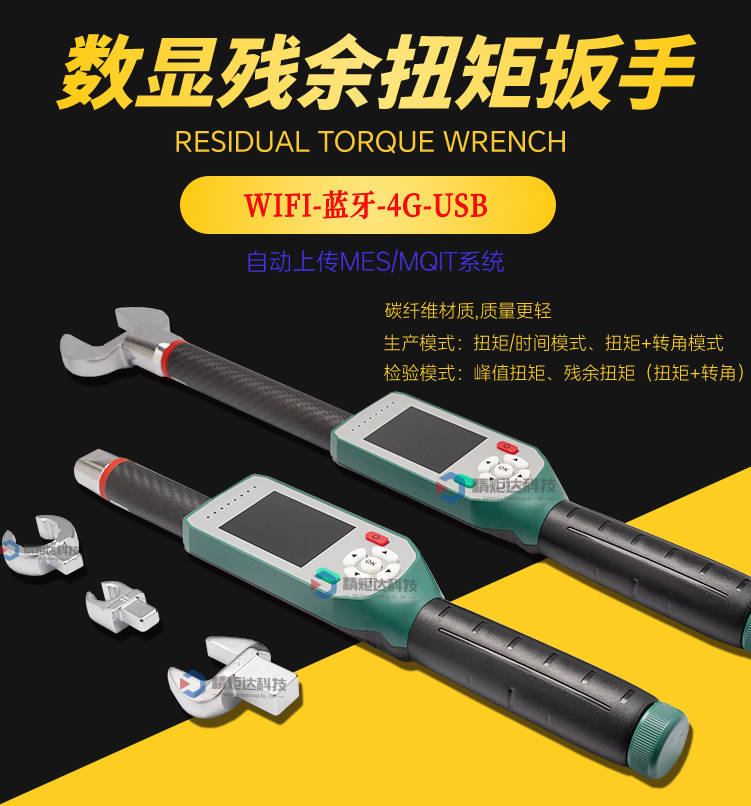

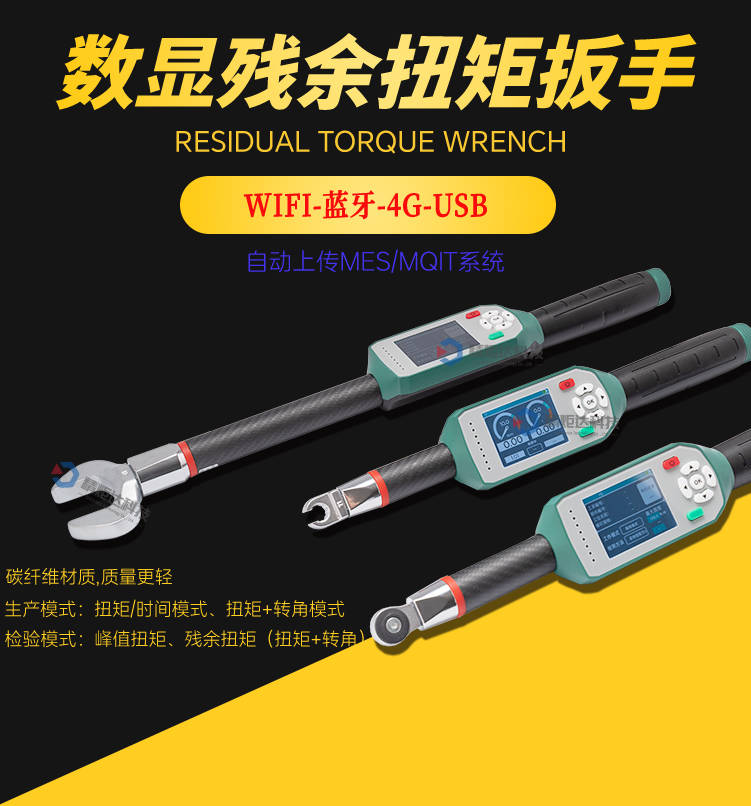

无线WIFI传输QMS系统智能力矩扳手产品说明
一、产品概述
成都精炬达电子科技有限公司生产的这款JD-CSC系列残余扭力扳手集成无线WIFI传输、QMS系统对接、残余扭矩检测功能的智能力矩扳手，突破传统力矩工具数据采集难、溯源性差的痛点，面向工业装配、质量管控等对扭矩精度要求极高的场景，实现扭矩数据实时采集、云端存储、曲线图分析与全流程质量追溯，为生产制造环节的扭矩管控提供智能化解决方案。相较于传统机械式扭矩扳手、普通数显扭矩扳手，本产品不仅能够完成基础的螺栓紧固扭矩检测与控制，还新增残余扭矩二次检测功能，可实时将采集数据通过WIFI传输对接企业QMS质量管理系统，自动生成扭矩变化曲线图并支持在线分析，帮助企业实现拧紧过程全数据化管控，有效降低因扭矩不合格引发的产品质量风险。
二、核心功能特点
1.无线WIFI传输与QMS系统对接
产品内置工业级WIFI模块，支持2.4GHz频段WIFI网络连接，可直接将检测到的扭矩数据实时传输至企业现有QMS质量管理系统，无需人工抄录，从源头避免数据录入错误，实现扭矩数据与产品批次、工位、操作人员、生产时间等信息自动绑定归档，满足IATF16949等汽车行业质量管理体系对生产过程数据可追溯的要求。支持TCP/IP、系统，对接开发难度低，企业无需更换现有质量管理平台即可完成智能化升级。同时支持离线存储功能，在网络临时中断时自动缓存数据，网络恢复后自动补传，保证数据完整性不丢失。
2.残余扭矩检测功能
针对螺栓装配后因应力松弛、弹性变形引发的扭矩衰减问题，本产品专门开发残余扭矩检测模块，支持对已装配完成的螺栓进行原位残余扭矩检测，可准确测量螺栓拧紧后残留的有效扭矩值，帮助质量检验人员快速判断螺栓紧固是否满足工艺要求，及时发现扭矩衰减不合格工况，避免不合格产品流出工位。残余扭矩检测结果自动标记并关联原拧紧数据，可单独生成检测报告，满足汽车动力总成、风电装备、高端工程机械等领域对螺栓连接可靠性的特殊要求。
3.曲线图上传与在线分析功能
展开全文
智能力矩扳手内置高精度传感器，采样频率可达1000Hz，可完整采集螺栓拧紧全过程的扭矩变化数据，自动生成扭矩-转角或扭矩-时间曲线图，通过WIFI上传至QMS系统或专用数据分析平台，支持技术人员在线查看拧紧过程曲线，识别拧紧过程中的过拧、欠拧、打滑、间隙过大等异常工况，相较于仅记录最终扭矩值的传统工具，能够实现拧紧过程的全要素追溯，帮助工艺人员优化拧紧工艺参数，提升装配质量稳定性。曲线图支持导出为通用图片格式或数据文件，可直接嵌入质量报告或工艺文档，方便存档与分享。
4.智能化扭矩管控
产品自带高清数显屏幕，支持实时显示当前扭矩值、目标扭矩范围、合格判定结果，当扭矩超出预设公差范围时，自动通过声光报警提示操作人员，避免不合格拧紧操作流出。支持多组扭矩工艺参数预设，可满足不同工位、不同型号产品的拧紧要求，操作人员一键切换即可使用，适配多品种混线生产场景。内置数据统计功能，可自动统计当前工位的合格数量、不合格数量、合格率等指标，帮助现场管理人员及时掌握生产质量状态。
三、技术参数
四、适用行业与场景
本产品适用范围广泛，核心应用场景包括：
汽车制造行业：发动机、变速箱、底盘等关键部位螺栓装配扭矩管控与残余扭矩检测，满足整车厂对装配质量的追溯要求；
风电装备行业：风电塔筒、叶片、齿轮箱等大型部件螺栓连接的安装检测与运维复检，实时上传数据至质量管理平台；
工程机械行业：大型结构件螺栓装配的扭矩过程检测与分析，通过拧紧曲线识别装配异常，提升产品可靠性；
航空航天行业：关键连接部位的扭矩精确管控与全数据追溯，满足航空航天领域极高的质量要求；
其他高端装备制造：凡是对螺栓连接扭矩有精确管控、数据追溯要求的生产与检验场景，均可适配使用。
五、产品优势
相较于同类产品，本智能力矩扳手具备三大核心优势：第一，一体化集成度高，将残余扭矩检测、无线传输、QMS对接、曲线分析功能集成于同一台扳手，无需额外搭配数据采集设备，降低企业采购与使用成本；第二，适配性强，可对接绝大多数企业现有QMS系统，不需要企业进行大规模的系统升级改造，实施周期短，见效快；第三，数据价值高，完整的拧紧过程曲线与全数据归档，不仅满足质量追溯要求，还能够为工艺优化提供数据支撑，帮助企业持续提升装配工艺水平，降低质量成本。
